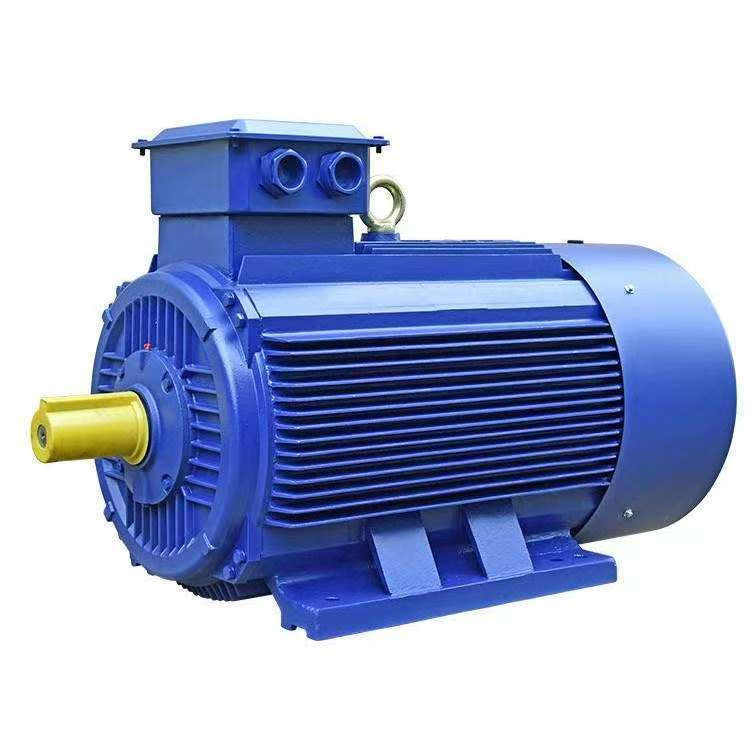

ขดลวดของมอเตอร์อะซิงโครนัสสามเฟสของ ACQingdao Longchangjieส่วนใหญ่แบ่งออกเป็นประเภทต่อไปนี้:
จำแนกตามรูปแบบการจัดเรียงของขดลวดในสล็อต
·คดเคี้ยวชั้นเดียว:
การคดเคี้ยวชั้นเดียวเป็นประเภทของการคดเคี้ยวซึ่งมีเพียงด้านเดียวของขดลวดเท่านั้นที่ฝังอยู่ในแต่ละช่องสเตเตอร์ดังนั้นจำนวนขดลวดทั้งหมดในนั้นเป็นเพียงครึ่งหนึ่งของจำนวนช่องทั้งหมดในมอเตอร์ ข้อได้เปรียบของการคดเคี้ยวชั้นเดียวคือมันมีขดลวดคดเคี้ยวน้อยลงและกระบวนการที่ค่อนข้างง่าย ไม่มีการปรับปรุงในอัตราการใช้ประโยชน์ของสล็อตเหตุผลสัมบูรณ์ interlayer โครงสร้างชั้นเดียวจะไม่ประสบกับความผิดพลาดในการแยกเฟส ฯลฯ ข้อเสียเปรียบคือรูปร่างคลื่นแม่เหล็กไฟฟ้าที่เกิดจากการคดเคี้ยวนั้นไม่เหมาะพอ การสูญเสียเหล็กและเสียงรบกวนของมอเตอร์มีขนาดค่อนข้างใหญ่และประสิทธิภาพเริ่มต้นก็แย่ลงเล็กน้อย ดังนั้นขดลวดชั้นเดียวมักใช้ในมอเตอร์อะซิงโครนัสขนาดเล็กเท่านั้น ขดลวดชั้นเดียวสามารถแบ่งออกเป็นหลายประเภทตามรูปร่างของขดลวดและการจัดเรียงชิ้นส่วนขั้วของพวกเขาเช่นขดลวดโซ่ขดลวดข้ามสายโซ่ขดลวดศูนย์กลางและขดลวดข้าม
1. ม้วนโซ่
ขดลวดโซ่ประกอบด้วยองค์ประกอบขดลวดชั้นเดียวที่มีรูปร่างและความกว้างเท่ากัน พวกเขาได้รับการตั้งชื่อเช่นนั้นเพราะแต่ละขดลวดในตอนท้ายของการคดเคี้ยวคล้ายกับลิงก์โซ่ ควรสังเกตโดยเฉพาะอย่างยิ่งว่าสำหรับขดลวดโซ่ชั้นเดียวระยะห่างของขดลวดจะต้องแปลก มิฉะนั้นจะไม่สามารถจัดการม้วนได้
2. คดเคี้ยวข้ามสายโซ่
เมื่อจำนวนสล็อตต่อขั้วและแต่ละเฟสของการคดเคี้ยวข้ามสายโซ่เป็นจำนวนคี่มากกว่า 2 ไม่สามารถจัดเรียงครอสโซ่ได้ ในเวลานี้จำเป็นต้องใช้ครอสเชนที่มีขดลวดเดี่ยวหรือคู่
3. ม้วนศูนย์กลาง
ในขดลวดศูนย์กลางขดลวดทั้งหมดภายในกลุ่มเฟสเดียวกันจะล้อมรอบศูนย์เดียวกัน
4. คดเคี้ยวศูนย์กลางแบบข้ามชนิด
เมื่อจำนวนสล็อตคิวในแต่ละขั้นตอนของแต่ละขั้นตอนนั้นมีจำนวนคู่มากกว่า 2 สามารถใช้แบบฟอร์มการคดเคี้ยวแบบศูนย์กลางได้
ข้อดีของขดลวดศูนย์กลางชั้นเดียวและขดลวดข้ามที่มีความสัมพันธ์ข้ามคือการขดลวดและการฝังของขดลวดนั้นค่อนข้างง่ายในขณะที่ข้อเสียคือปลายของขดลวดนั้นยาวเกินไปและใช้ลวดมากเกินไป ทุกวันนี้ยกเว้นการใช้งานเป็นครั้งคราวในมอเตอร์ 2 ขั้วขนาดเล็กและมอเตอร์ 4 ขั้วรูปแบบที่คดเคี้ยวนี้ไม่ค่อยมีการนำมาใช้ในปัจจุบัน
การคดเคี้ยวสองชั้น:สองด้านองค์ประกอบของขดลวดจะถูกฝังอยู่ในแต่ละช่องและจำนวนขดลวดเท่ากับจำนวนช่อง ข้อดีคือระดับเสียงที่ดีสามารถเลือกได้เพื่อปรับปรุงรูปร่างคลื่นแม่เหล็กไฟฟ้ากลุ่มที่คดเคี้ยวสล็อตที่เป็นเศษส่วนสามารถนำมาใช้เพื่อการฮาร์โมนิกที่อ่อนตัวลงประสิทธิภาพการทำงานของแม่เหล็กไฟฟ้านั้นดีแรงและดัชนีพลังงานและลักษณะการเริ่มต้นนั้นดีกว่ากลไกการไหลของชั้นเดียว ข้อเสียคือการเดินสายไฟนั้นใช้แรงงานมากมีความเป็นไปได้ของการลัดวงจรการฉนวนกันความร้อนเป็นสิ่งจำเป็นระหว่างเลเยอร์และอัตราการเติมสล็อตต่ำ เหมาะสำหรับมอเตอร์ความจุขนาดใหญ่ มอเตอร์ขนาดกลางและขนาดใหญ่โดยทั่วไปจะใช้ขดลวดสองชั้น รวมทั้ง:
- การคดเคี้ยวแบบซ้อนสองชั้น: ใช้กันอย่างแพร่หลายในขดลวดสเตเตอร์และโรเตอร์ของมอเตอร์อะซิงโครนัสสามเฟส
- คลื่นสองชั้นที่คดเคี้ยว: ส่วนใหญ่จะใช้ในการขดลวด 0 อิเล็กทรอนิกส์และการขดลวดโรเตอร์ของเครื่องกำเนิดไฟฟ้าพลังน้ำ
- การคดเคี้ยวลูกผสมเดี่ยวและสองชั้น: โดยพื้นฐานแล้วมันเป็นรูปแบบของการคดเคี้ยวสองชั้นระยะสั้นระยะสั้น ชั้นบนและล่างของขดลวดบางชั้นจะรวมกันเป็นด้านชั้นเดียวในขณะที่บางชั้นยังคงอยู่ด้านสองชั้นและปลายจะถูกเชื่อมต่อใหม่ สามารถเพิ่มประสิทธิภาพของมอเตอร์อุณหภูมิที่ต่ำกว่าปรับปรุงลักษณะการเริ่มต้นและประหยัดการใช้งานทองแดง ฯลฯ
จำแนกตามวิธีการเดินสายเทอร์มินัล
·การคดเคี้ยวแบบซ้อนกัน: ขดลวดที่อยู่ติดกันจะถูกเรียงลำดับตามลำดับโดยมีการจัดเรียงอย่างประณีตและโครงสร้างที่เป็นของแข็ง มันถูกใช้อย่างกว้างขวางในขดลวดสเตเตอร์และโรเตอร์ของมอเตอร์อะซิงโครนัสสามเฟส
Wave Winding: การเชื่อมต่อขดลวดอยู่ในรูปแบบหยักและส่วนใหญ่จะใช้สำหรับขดลวดโรเตอร์บาดแผลและขดลวดสเตเตอร์ของมอเตอร์ขนาดใหญ่ กระบวนการผลิตค่อนข้างซับซ้อน
